变频电机中的轴电压是如何产生的？

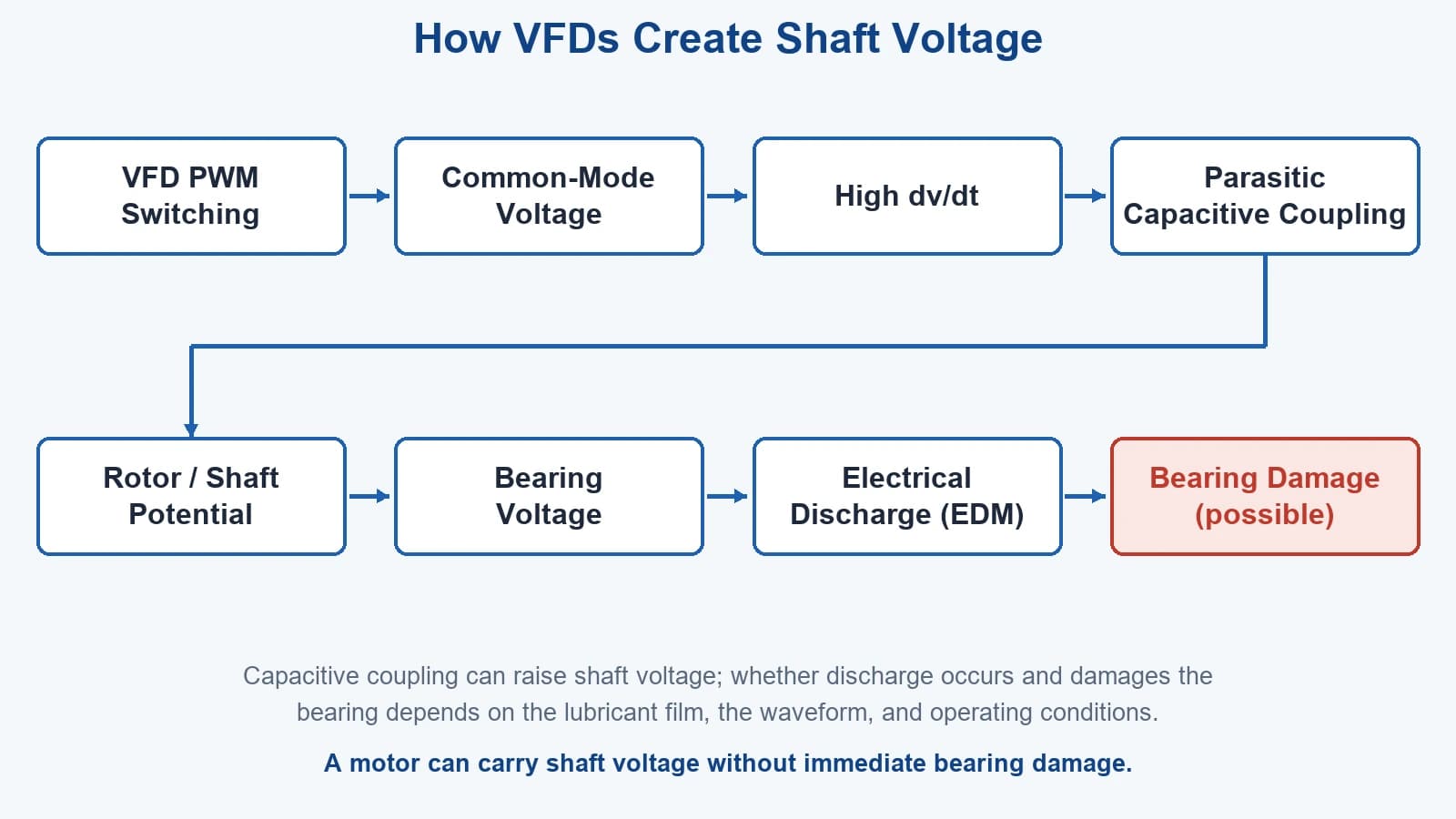

变频器输出的并非理想正弦波，而是通过半导体快速开关合成电机电压，而这一开关过程正是变频电机轴电压的起源。其路径为：直流母线，经脉宽调制，到电机上的共模电压，再经电机内部寄生电容，到转子与轴电位，最终穿过轴承润滑膜放电。本文逐步解释这一机理，并非采购指南；防护方案请见文末相关链接。

1. PWM 开关产生共模电压

变频器先将输入交流电整流为直流母线，再用绝缘栅开关（通常为 IGBT）将直流斩波为近似目标电机电压的 PWM 波形。三相桥臂并非在每一瞬间都对称开关，因此三相端电压相对直流中点的平均值（即共模电压）带有高频分量。电机绕组与机座就建立在这一共模电位之上。

对电机或运维工程师而言，关键不在于开关的数学，而在于结果：绕组、机座以及所有与之容性相连的结构之间，会出现快速的电压边沿。正是这些边沿随后耦合到轴上。

2. 高 dv/dt 增强容性耦合

每一次开关跳变都是电压阶跃除以极短时间，即 dv/dt。由于任意电容 C 上的容性电流约等于 C 乘以 dv/dt，边沿越陡，流过电机系统内每一处寄生电容的瞬时容性电流越大。

这提高了可能驱动高频轴电流与轴承电流的电条件。但它本身并不必然导致轴承损伤，放电是否具有危害性，取决于轴承油膜、实际波形与电机结构。该机理是可能促成，而非必然发生。

3. 寄生电容将电压耦合到转子

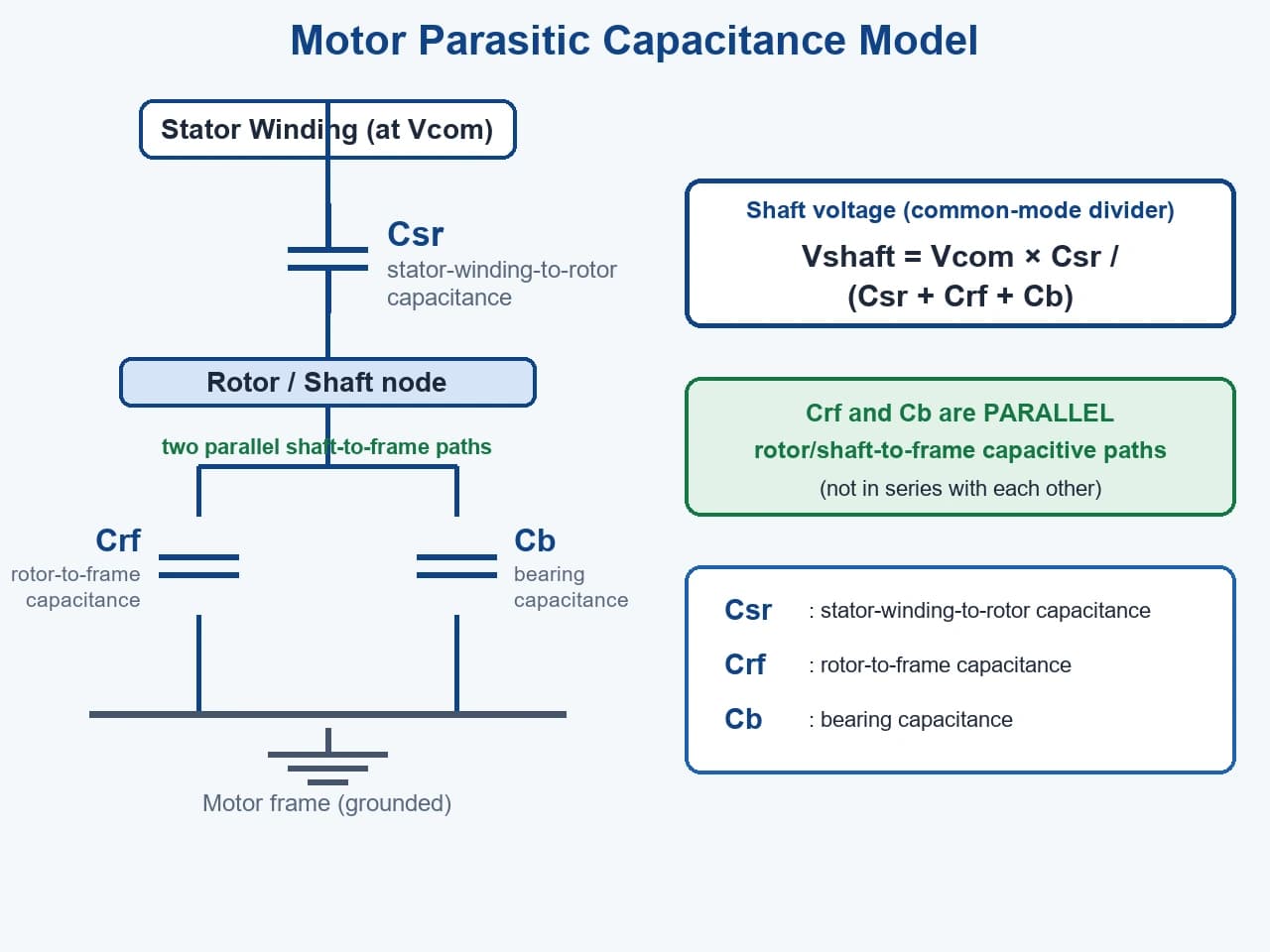

电机内部的电容并非外加元件，而是机器本身的几何结构。定子绕组经气隙与绝缘贴近转子，形成定子到转子电容（常记为 Csr）；转子贴近接地机座，形成转子到机座电容（Crf）；轴承连同其薄润滑膜形成很小的轴承电容（Cb）。三者共同构成跨共模电压的分压网络。

由于转子经 Crf 与机座耦合、又经自身导体与轴相连，共模电压在这些路径间分配。关键一步是：转子、进而轴，相对接地机座抬升至某一电位。轴并非孤立，而是经分布电容被充电，无论是否有人把它画进原理图。

• 定子绕组到转子（Csr）
• 转子到机座（Crf）
• 轴承润滑膜（Cb）

4. 转子电压如何成为轴电压

轴电压即旋转轴与接地机座之间的电位差。由于转子与轴是同一导体，转子电位即体现在轴上。在共模等效电路中，Csr 表示定子绕组与转子之间的寄生电容，而 Crf 与轴承电容 Cb 构成从转子/轴到电机机座的并联电容路径。这些寄生电容共同形成电容分压网络，从而影响轴相对于机座的电压。

诊断中必须区分：轴电压不等于轴承电流。轴电压是一种静态电位；轴承电流是当该电位找到放电通路（通常穿越轴承润滑膜）时流过的电流。电机可以存在轴电压而尚未产生轴承电流，二者测量与判读方式也不同。

关于定义及其与轴承电流的区别： 什么是轴电压？

5. 轴电压何时演变为轴承电流

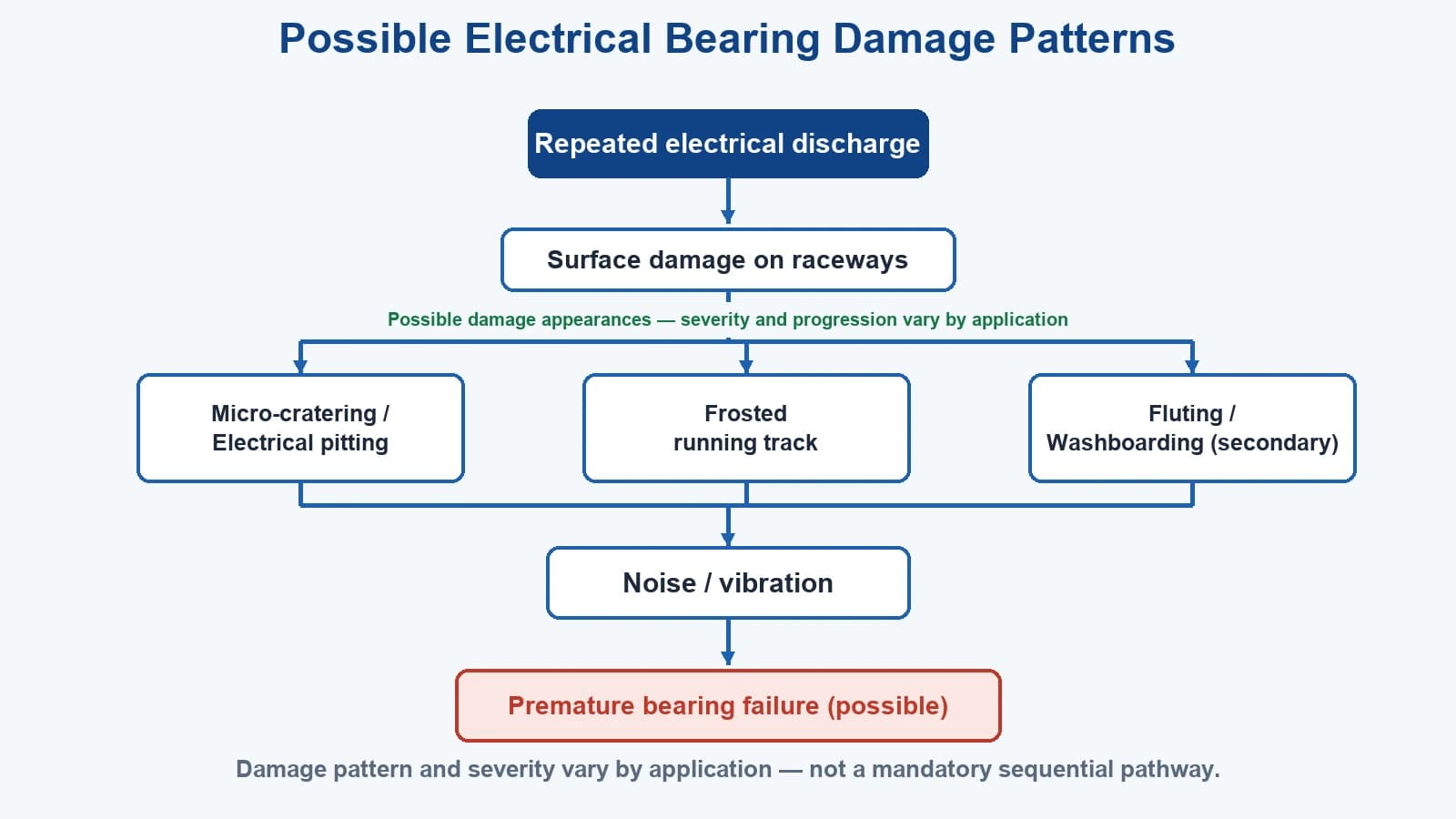

正常运转时，滚动体经薄润滑膜与滚道分隔，该油膜在电气上近似绝缘，直到某一时刻不再绝缘。随着轴到机座电压升高，轴承处油膜可能在某点被击穿，微小放电穿过接触处。滚道上反复放电，正是点蚀与搓板纹的形成机理。

不存在一个统一的电压阈值，超过它轴承就必然失效。油膜的耐受能力取决于油膜厚度、转速、温度、载荷、润滑状态与波形形状，而非某个固定数值。宣称超过 X 伏就必须安装接地环这类普适规则在技术上站不住脚；正确做法是将电机、变频器与实际测得波形一并评估。

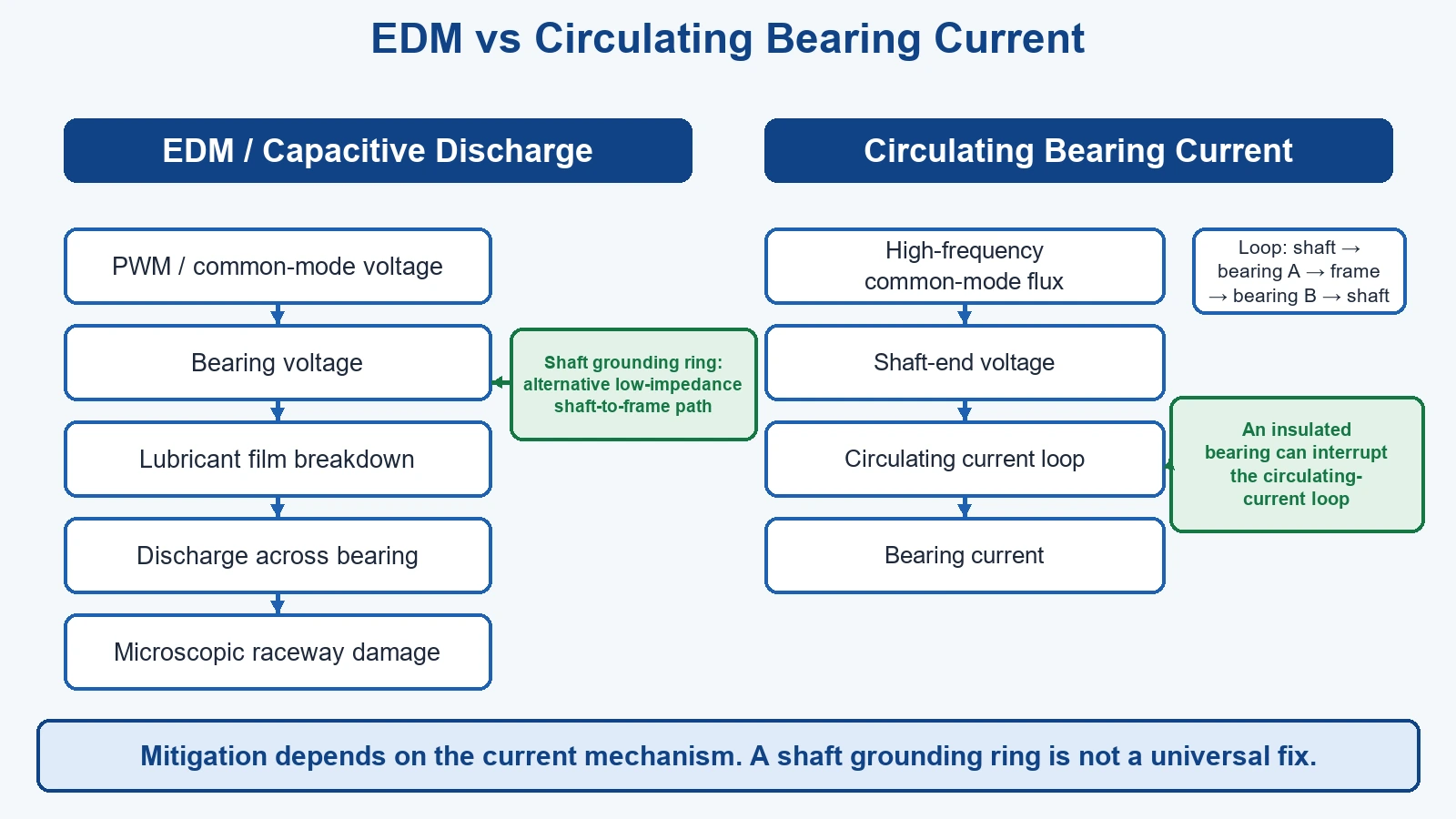

6. EDM 轴承电流与环流轴承电流

轴承电流并非单一现象，通常区分两条路径：

• 容性 / EDM 放电电流：即前述轴到机座放电，轴电压击穿轴承油膜，电流跨滚道跳跃。
• 环流轴承电流：经轴、一端轴承、机座、另一端轴承再返回的环路电流，由磁路或电容回路的不对称驱动，而非仅由轴到机座电位驱动。

二者主导成因不同，优先抑制手段也不同。接地环针对轴到机座放电通路；一端绝缘轴承针对环流通路。正确的抑制取决于先识别主导电流路径，再选硬件。

7. 哪些因素会提高轴电压风险

以下因素会提高，而非保证，风险：

• 快速的开关边沿与较高的载波或开关频率
• 较长的电机电缆，可能加剧反射波与共模效应
• 电机机座接地与跨接质量
• 电机规格与机座结构，因为较大电机可能呈现不同的容性与环路通路
• 轴承布置，以及是否已采用绝缘轴承
• 联轴器与从动设备可能提供的二次放电通路
• 变频器拓扑与整体系统接地架构

这些因素单独都不能决定结果，它们只是提高了轴电压达到某一水平与通路、从而使轴承放电成为可靠性隐患的概率。

8. 如何确认轴电压就是问题所在

轴电压须经测量确认，而非凭假设。探针布置、示波器设置、波形判读与前后对比，在专门的测量指南中说明。本文不重复该流程，重点在于先确认机理，再据此行动。

现场测量流程： 如何测量变频电机轴电压

9. 轴电压的抑制方式

理解轴电压及其放电通路后，抑制是一项系统决策：

• 轴接地：提供从轴到接地机座的受控低阻抗通路，使放电不穿越轴承，通常采用轴接地环。
• 绝缘轴承：提高特定轴承通路的阻抗，常用于环流控制。
• 改善接地与跨接：通过更好的机座跨接与电缆敷设，降低共模暴露。
• 变频器侧共模抑制：滤波器、电抗器或电缆措施，降低到达电机的电压应力。

选择取决于主导电流路径。关于为何采用受控通路，请参阅专门文章；与绝缘轴承的直接对比，请参阅对比指南。

为何采用受控通路： 为什么变频电机需要轴接地环

接地环还是绝缘轴承： 轴接地环 vs 绝缘轴承

常见问题

变频电机轴电压由何产生？变频器开关产生高频共模电压；电机内部寄生电容将该电压的一部分耦合到转子与轴上，形成相对接地机座的轴电位，并可经轴承放电。

轴电压与轴承电流是一回事吗？不是。轴电压是轴与接地机座之间的电位差；轴承电流是该电位放电（通常穿越轴承润滑膜）时流过的电流。

什么是变频电机中的共模电压？它是电机三相端电压平均值相对直流母线中点出现的高频电压，由变频器 PWM 开关产生，电机结构即建立在此电位之上。

如何测量轴电压？使用以电机机座为参考的高带宽探针，并配合能捕获 PWM 相关波形的示波器；探针布置与前后对比见测量指南。

是否每台变频电机都需要轴接地环？不是。是否需要防护，取决于电流机理、轴承布置、接地、实测波形以及电机与变频器系统架构，而非仅看电机功率、轴径或某个固定电压阈值。
